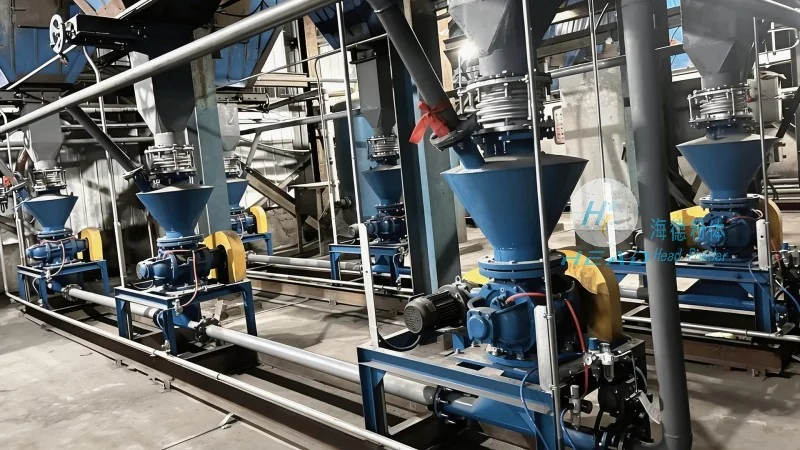

خطة نظام ومعدات النقل الهوائي لمخلفات تخمير الذرة الرفيعة

نظرة شاملة على تقنيات النقل الهوائي لمخلفات تخمير الذرة الرفيعة

في ظل التوسع المتسارع لصناعة الطاقة الحيوية والوقود الحيوي، أصبحت مخلفات تخمير الذرة الرفيعة (السورغم) تمثل تحدياً بيئياً ولوجستياً كبيراً. هذه المخلفات، التي تتكون من بقايا حبوب غير مهضومة وألياف سليلوزية ورطوبة عالية، تحتاج إلى نظام نقل فعال يضمن التخلص الآمن أو إعادة التدوير بكفاءة. النقل الهوائي، المعتمد على تدفق الهواء لنقل المواد الصلبة الجافة أو الرطبة عبر أنابيب، يقدم حلاً مثالياً لمعالجة هذه المشكلة. وفقاً لتوقعات السوق العالمية لعام 2026، من المتوقع أن ينمو قطاع أنظمة النقل الهوائي في الصناعات الحيوية بمعدل سنوي مركب يبلغ 7.2%، مدفوعاً بالطلب على حلول النقل المغلقة التي تمنع التلوث وتقلل من انبعاثات الغبار. في هذه المقالة، نقدم خطة متكاملة لنظام ومعدات النقل الهوائي لمخلفات تخمير الذرة الرفيعة، مع التركيز على الجوانب التقنية والاقتصادية والبيئية التي تضمن أداءً مستقراً وتكلفة تشغيل منخفضة. شركة هايد بودر (استشارة عبر الهاتف: 156-6277-7102) تقدم خبرة تمتد لأكثر من عقد في تصميم وتصنيع مثل هذه الأنظمة، مع تطبيقات ناجحة في مصانع الإيثانول الحيوي في الشرق الأوسط وشمال أفريقيا.

خصائص مخلفات تخمير الذرة الرفيعة وتحديات النقل

تتميز مخلفات تخمير الذرة الرفيعة بخصائص فيزيائية وكيميائية فريدة تؤثر على اختيار نظام النقل الهوائي. يتراوح محتوى الرطوبة بين 55% و70% بعد عملية التخمير، مما يجعلها لزجة وعرضة للتراكم. كثافتها الظاهرية تتراوح بين 350 كجم/م³ إلى 500 كجم/م³، مع حجم جسيمات غير منتظم يصل إلى 15 مم. كما تحتوي على نسبة من الألياف الطويلة التي قد تسبب انسداداً في الأنابيب إذا لم يتم التعامل معها بشكل صحيح. التحديات الرئيسية تشمل:

• الالتصاق والتراكم: الرطوبة العالية والسكريات المتبقية تسبب التصاق المخلفات بجدران الأنابيب والمعدات، مما يتطلب تنظيفاً دورياً.
• التآكل: وجود الأحماض العضوية (مثل حمض الخليك واللاكتيك) من عملية التخمير يؤدي إلى تآكل أجزاء النظام المعدنية، خاصة مع التعرض المستمر.
• الانسداد: الألياف الطويلة والجسيمات الكبيرة يمكن أن تشكل كتلًا تسد الممرات الضيقة، خاصة عند المنحنيات والصمامات.
• التكلفة التشغيلية: استهلاك الطاقة العالي في أنظمة النقل الهوائي التقليدية يزيد من نفقات التشغيل، خاصة مع الحاجة إلى نقل كميات كبيرة يومياً (عادة 5-15 طن/ساعة حسب حجم المصنع).

من هنا، تأتي أهمية تصميم نظام نقل هوائي مخصص يواكب هذه التحديات بمواد مقاومة للتآكل وتصميم ديناميكي هوائي محسّن.

المكونات الأساسية لنظام النقل الهوائي لمخلفات التخمير

يتكون النظام المتكامل من عدة وحدات رئيسية تعمل بتسلسل هرمي لضمان نقل المخلفات من نقطة الخروج (مفاعلات التخمير) إلى نقاط المعالجة النهائية (خزانات التخزين، وحدات التجفيف، أو محارق الطاقة الحيوية). المكونات الحيوية تشمل:

1. وحدة التغذية والتوزيع (Feeder & Distributor)

تستخدم صمامات دوارة (Rotary Valves) ذات شفرات مقاومة للرطوبة والتآكل، مصنوعة من الفولاذ المقاوم للصدأ (SS304 أو SS316). تعمل هذه الصمامات بسرعات متغيرة (0-50 دورة/دقيقة) للتحكم الدقيق في معدل التغذية، مع منع تسرب الهواء. في تطبيقات هايد بودر، يتم إضافة نظام تشحيم ذاتي للشفرات يقلل الاحتكاك ويزيد عمر الخدمة إلى أكثر من 20,000 ساعة تشغيل.

2. نظام الأنابيب والمواسير (Piping System)

يتم اختيار الأنابيب المصنعة من الفولاذ الكربوني المطلي داخلياً بالسيراميك أو البولي يوريثين، والذي يوفر مقاومة للتآكل تصل إلى 3 أضعاف الأنابيب العادية. قطر الأنبوب يتراوح بين 80 مم و200 مم حسب سعة النظام. يتم تصميم المنحنيات بنصف قطر انحناء كبير (R ≥ 10D) لتقليل فقد الضغط والانسداد. تركيب نقاط تفتيش (Inspection Ports) كل 10-15 متر لتسهيل الصيانة والتنظيف.

3. المنفاخ الهوائي (Air Blower)

النقل الهوائي لمخلفات الذرة الرفيعة يتطلب منفاخاً من النوع الحلزوني (Roots Blower) أو الطرد المركزي (Centrifugal Blower) بضغط يتراوح بين 0.2 و0.6 بار ومعدل تدفق هواء يصل إلى 100 م³/دقيقة. لتحسين كفاءة الطاقة، يتم استخدام محركات عالية الكفاءة من فئة IE4 مع محولات تردد (VFD) لتكييف السرعة وفقاً للحمل الفعلي. تشير بيانات 2026 إلى أن استخدام تقنيات السيطرة الذكية يمكن أن يخفض استهلاك الطاقة بنسبة 18-22% مقارنة بالنظم التقليدية.

4. فاصل المواد (Separator)

عند نقطة الوصول، يتم تركيب فاصل إعصاري (Cyclone Separator) مصمم خصيصاً للمواد الرطبة. يعمل بكفاءة فصل تتجاوز 98% بفضل التصميم القائم على مبادئ ديناميك الموائع الحسابية (CFD). يتم تزويد الفاصل بطبقة داخلية مقاومة للتآكل من المطاط المقوى أو السيراميك. في الأنظمة المتطورة، يتم دمج فلتر هواء نابض (Pulse-Jet Bag Filter) لتقليل انبعاث الغبار إلى ما دون 10 مجم/م³، بما يتوافق مع معايير ISO 14001 لعام 2026.

معايير التصميم والاختيار بناءً على سعة المصنع

لاختيار النظام المناسب، يجب مراعاة الطاقة الإنتاجية اليومية للمصنع. يتم التصنيف كالتالي:

• أنظمة صغيرة (أقل من 5 طن/ساعة): تستخدم أنابيب قطر 80-100 مم، منفاخ هواء بقدرة 15-22 كيلوواط، مع صمام تغذية واحد. مناسبة لمصانع التجارب أو المشاريع الصغيرة.
• أنظمة متوسطة (5-15 طن/ساعة): قطر أنابيب 125-150 مم، منفاخ بقدرة 30-55 كيلوواط، نظام تغذية مزدوج الصمامات لتوزيع متوازن. الأكثر شيوعاً في مصانع الإيثانول التجارية.
• أنظمة كبيرة (أكثر من 15 طن/ساعة): تستخدم أنابيب 175-200 مم، منفاخ بقدرة 75-110 كيلوواط مع نظام توزيع متعدد النقاط. مجهزة بأجهزة استشعار للضغط والرطوبة لضبط العملاء التلقائي.

تجدر الإشارة إلى أن معايير ISO 8573-1 لجودة الهواء المضغوط تنصح باستخدام مرشحات إضافية في حالة وجود بخار حمضي، وهو ما توفره هايد بودر في أنظمتها القياسية.

تطبيقات إعادة التدوير واستعادة الطاقة من المخلفات

بعد النقل الهوائي، يمكن توجيه مخلفات تخمير الذرة الرفيعة إلى عدة مسارات:

• التجفيف والإنتاج كعلف للماشية: نظام النقل الهوائي يغذي وحدة تجفيف أسطوانية (Rotary Drum Dryer) تعمل بالبخار المهدر من المصنع. المنتج النهائي (DDGS) يحتوي على بروتين بنسبة 28-32% ويستخدم كبديل للأعلاف المستوردة.
• الهضم اللاهوائي لإنتاج الغاز الحيوي: تنقل المخلفات الرطبة إلى مفاعلات حيوية بقدرة 500-2000 م³. النقل الهوائي يحافظ على درجة حرارة المخلفات ثابتة (حوالي 35°م) مما يحسن إنتاج الميثان بنسبة 12-15%.
• الحرق المباشر لإنتاج الطاقة الحرارية: للمخلفات الجافة (أقل من 15% رطوبة) يتم نقلها إلى مراجل البخار. القيمة الحرارية تصل إلى 18 ميجاجول/كجم، وهي مناسبة لتوليد البخار اللازم لتشغيل المصنع نفسه.

دراسة حالة لمصنع في السودان تم تنفيذها بواسطة فريق هايد بودر أظهرت أن إعادة تدوير المخلفات عبر نظام النقل الهوائي وفرت 40% من تكاليف الوقود السنوية، مع خفض انبعاثات ثاني أكسيد الكربون بمقدار 3,000 طن سنوياً.

نصائح الصيانة والتشغيل لزيادة عمر النظام

لضمان أداء مستدام للنظام، يوصى باتباع الإجراءات التالية:

1. فحص الرطوبة والضغط: استخدام أجهزة قياس رطوبة على متن خط الأنابيب (In-Line Moisture Sensors) ترتبط بنظام التحكم المركزي. يجب تشغيل النظام فقط عندما تكون الرطوبة أقل من 65% لتجنب الانسداد.
2. التنظيف الدوري: جدولة تنظيف الأنابيب كل 200 ساعة تشغيل باستخدام كرات إسفنجية أو هواء مضغوط عالي الضغط (6 بار) لطرد التراكمات. في التطبيقات الصعبة، يمكن استخدام مادة كيميائية خفيفة (حمض الستريك بتركيز 2%) لإزالة الرواسب العضوية.
3. فحص الصمامات والمحامل: استبدال شفرات الصمامات الدوارة كل 8,000 ساعة تشغيل، وتزييت المحامل كل 50 ساعة. تقدم هايد بودر حزمة صيانة متكاملة تشمل قطع غيار أصلية وخدمة الاستبدال السريع.
4. مراقبة الاهتزازات: تركيب مجسات اهتزاز على المنفاخ والفاصل الإعصاري لرصد أي خلل ميكانيكي مبكر. نظام التحكم الذكي (SCADA) يمكنه إرسال إشعارات فورية للمشغلين.

اتجاهات السوق المستقبلية والتطورات التكنولوجية حتى 2026

من المتوقع أن يشهد القطاع تحولاً نحو الأنظمة الذكية المزودة بتقنية إنترنت الأشياء (IoT) والذكاء الاصطناعي لتحسين كفاءة النقل. دراسة حديثة صادرة عن الاتحاد الدولي للطاقة الحيوية (World Bioenergy Association) تشير إلى أن استثمارات الأنظمة الهوائية الذكية ستنمو بنسبة 25% سنوياً. تتضمن الابتكارات القادمة:

• أنظمة النقل بالضغط المنخفض (Low-Pressure Conveying): تقلل من استهلاك الطاقة بنسبة 30% مع أداء مماثل.
• مواد الأنابيب المركبة: مثل الأنابيب المصنوعة من ألياف الكربون المطعمة بالسيراميك، والتي توفر عمراً افتراضياً أطول بـ 4 مرات.
• التكامل مع أنظمة الطاقة الشمسية: استخدام الطاقة الشمسية الكهروضوئية لتشغيل المنافخ، مما يخفض البصمة الكربونية للمصنع بأكثر من 50%.

هايد بودر تعمل حالياً على تطوير نظام هجين يجمع بين النقل الهوائي والنقل الميكانيكي (الحزام اللولبي) لتحقيق أقصى مرونة في التعامل مع المخلفات ذات الخصائص المتغيرة.

الخاتمة: نحو مستقبل مستدام مع حلول نقل متخصصة

في خضم التحديات البيئية والاقتصادية التي تواجه صناعة التخمير الحيوي، يمثل نظام النقل الهوائي لمخلفات الذرة الرفيعة حجر الزاوية لتحقيق الاستدامة والتشغيل الفعال. من خلال فهم الخصائص الفريدة لهذه المخلفات، واختيار المكونات المناسبة مثل الصمامات الدوارة المقاومة للتآكل والأنابيب المبطنة بالسيراميك، يمكن للمصنعين تقليل التكاليف التشغيلية بنسبة تصل إلى 35% مع زيادة عمر المعدات الافتراضي إلى 15 عاماً. البيانات المتوقعة لعام 2026 تؤكد أن الاستثمار في مثل هذه التقنيات سيكون ضرورياً ليس فقط لتحقيق الامتثال التنظيمي، بل أيضاً لزيادة الربحية. سواء كان هدفك هو استعادة الطاقة، إنتاج الأعلاف، أو ببساطة التخلص الآمن، فإن الحل المخصص من هايد بودر (استشارة عبر الهاتف: 156-6277-7102) يضمن التصميم الهندسي الدقيق، التركيب الاحترافي، والدعم الفني المستمر. لا تتردد في التواصل مع فريقنا المتخصص لتقييم احتياجاتك ووضع خطة تناسب سعة مصنعك وموازنتك. مستقبل طاقة أنظف يبدأ من إدارة أفضل للمخلفات.
