طرق نقل الراتنج وأنظمة النقل الهوائي للراتنج

مقدمة: أهمية أنظمة نقل الراتنج في الصناعات التحويلية الحديثة

تُعد عمليات نقل الراتنج (الراتنجات الصناعية) من العمليات الحيوية في خطوط إنتاج العديد من الصناعات مثل البلاستيك، الطلاءات، اللدائن، الألياف الزجاجية، والصناعات الكيميائية. تعتمد كفاءة الإنتاج وجودة المنتج النهائي بشكل مباشر على طريقة نقل المواد الخام من نقطة التخزين إلى مرحلة المعالجة. في السنوات الأخيرة، ومع التوسع في استخدام الراتنجات الاصطناعية وتنوع أنواعها (راتنجات البوليستر، الإيبوكسي، الأكريليك، الفينولية، وغيرها)، أصبحت الحاجة ملحة إلى تطوير أنظمة نقل أكثر أماناً ودقة وكفاءة. تشير إحصائيات السوق لعام 2026 إلى أن سوق أنظمة النقل الهوائي للمواد الصلبة الجافة سينمو بمعدل نمو سنوي مركب يبلغ حوالي 7.2%، مدفوعاً بزيادة الطلب في قطاعات التعبئة والتغليف، السيارات، والبناء. في هذا السياق، تبرز شركة هايد بودر (咨询热线：156-6277-7102) كأحد الموردين المتخصصين في تقديم حلول متكاملة لأنظمة النقل الهوائي للراتنج، مع تركيز على تقليل التلوث، الحفاظ على جودة المواد، وزيادة الإنتاجية. تهدف هذه المقالة إلى تقديم مرجع شامل حول طرق نقل الراتنج المختلفة، مع التركيز على أنظمة النقل الهوائي، ومقارنتها من حيث الجدوى التقنية والاقتصادية، مع استعراض معايير الاختيار وأفضل الممارسات التطبيقية.

أولاً: التصنيف الأساسي لطرق نقل الراتنج

يمكن تقسيم طرق نقل الراتنج إلى فئتين رئيسيتين: النقل الميكانيكي والنقل الهوائي. كل فئة تشمل عدة تقنيات تختلف في مبدأ العمل، التكلفة، متطلبات الصيانة، وملاءمتها لخصائص المادة المنقولة.

1.1 النقل الميكانيكي للراتنج

يعتمد النقل الميكانيكي على استخدام أجزاء متحركة مثل السيور الناقلة، الدلاء، أو اللوالب (المثاقب) لدفع الراتنج عبر خطوط النقل. تشمل الأنظمة الأكثر شيوعاً:

• الناقلات الحلزونية (اللوالب): مناسبة للمسافات القصيرة والمتوسطة، وتتمتع بقدرة عالية على تحكم دقيق في معدل التغذية. ومع ذلك، قد تتسبب في تآكل الحبيبات أو الراتنجات الهشة بسبب الاحتكاك.
• الناقلات بالسيور المغلقة: تستخدم لنقل كميات كبيرة من الراتنجات الحبيبية، لكنها تتطلب مساحة واسعة ويمكن أن تتعرض لتسرب الغبار.
• ناقلات الدلاء الرأسية: مناسبة لرفع الراتنج إلى ارتفاعات كبيرة، لكنها لا تستطيع التعامل مع المواد شديدة الالتصاق.

تمثل الأنظمة الميكانيكية حلاً بسيطاً ومستقراً، لكن عيوبها تشمل ارتفاع تكاليف الصيانة (بسبب التآكل)، صعوبة التوسع، واحتمالية التلوث من المكونات المتحركة. في المقابل، تكتسب أنظمة النقل الهوائي شعبية متزايدة بفضل مرونتها وقدرتها على نقل المواد عبر مسافات أطول وفي مسارات معقدة.

1.2 النقل الهوائي للراتنج: المفهوم والمزايا

النقل الهوائي هو تقنية تستخدم تياراً من الهواء المضغوط (أو غاز خامل في حالات الراتنجات القابلة للاشتعال) لنقل جزيئات الراتنج عبر أنابيب مغلقة. يتمثل المبدأ الأساسي في تعليق المادة الصلبة في الهواء (طور مخفف أو كثيف) ودفعها إلى وجهتها. يتميّز هذا النظام بالعديد من المزايا:

• إحكام كامل يمنع تسرب الغبار والملوثات، مما يحسن ظروف العمل ويقلل الفاقد.
• مرونة في تصميم المسارات (الانحناءات، الارتفاعات، المسافات الطويلة).
• صيانة أقل نسبياً لعدم وجود أجزاء متحركة تلامس المادة مباشرة.
• إمكانية أتمتة العملية بالكامل ودمجها مع أنظمة التحكم الذكية.
• توفير طاقة مقارنة ببعض الأنظمة الميكانيكية عند التشغيل الأمثل.

وفقاً لتقارير 2026، يُفضل أكثر من 65% من مصنعي الراتنج في الشرق الأوسط استخدام النقل الهوائي في خطوط إنتاجهم الجديدة، نظراً لارتفاع معايير السلامة والنظافة المطلوبة.

ثانياً: أنواع أنظمة النقل الهوائي للراتنج

تنقسم أنظمة النقل الهوائي إلى ثلاثة أنواع رئيسية بناءً على سرعة الهواء وتركيز المادة الصلبة: الطور المخفف، الطور الكثيف، والطور الانتقالي. لكل منها تطبيقات محددة تتعلق بخصائص الراتنج (حجم الحبيبات، الكثافة الظاهرية، الانسيابية، الحساسية للكسر).

2.1 نظام الطور المخفف (Dilute Phase Pneumatic Conveying)

في هذا النظام، يتم استخدام سرعة هواء عالية (15-35 م/ث) لنقل الراتنج بتركيز منخفض (نسبة صلبة من 1 إلى 5 كجم صلبة لكل 1 كجم هواء). تعليق الجزيئات في الهواء يجعلها تتحرك بسرعة عالية، مما يتيح مسافات نقل تصل إلى 150 متراً وأكثر. يُستخدم عادةً للراتنجات الجافة غير الكاشطة مثل حبيبات PVC، البولي إيثيلين، والبولي بروبيلين. مزايا الطور المخفف: تكلفة أولية منخفضة، تصميم بسيط، إنتاجية عالية. عيوبه: استهلاك طاقة مرتفع نسبياً بسبب مقاومة التدفق، تآكل أكبر في الأنابيب (خاصة عند الانحناءات)، واحتمالية تفتيت الراتنجات الهشة. من التطبيقات النموذجية تحميل الصوامع وخطوط تغذية آلات الحقن والبثق.

2.2 نظام الطور الكثيف (Dense Phase Pneumatic Conveying)

يستخدم الهواء بسرعة منخفضة (2-10 م/ث) مع تركيز عالٍ من المادة الصلبة (نسبة صلبة تصل إلى 30-50 كجم/كجم هواء). يتم نقل الراتنج على شكل "سدادات" أو "موجات" من المادة المتراكمة، مدفوعة بضغط هواء منخفض. هذا النظام مثالي للراتنجات الحساسة للكسر مثل الراتنجات المخرومة أو الراتنجات المصقولة، وكذلك للمواد الكاشطة (مثل الراتنجات الحاوية على حشوات معدنية). مزايا الطور الكثيف: تآكل منخفض جداً، تفتيت ضئيل للمادة، استهلاك طاقة أقل مقارنة بالطور المخفف عند السرعات المنخفضة. عيوبه: تكلفة أولية أعلى لمكونات مثل صمامات الإدخال الخاصة (Boosters) وخزانات الضغط، وتعقيد تصميم النظام، وسرعة نقل أقل. يُستخدم بشكل واسع في نقل راتنجات الإيبوكسي الجافة والبوليمرات الخاصة في صناعة الطلاءات والمواد المركبة.

2.3 نظام الطور الانتقالي (Transition Phase) والأنظمة المختلطة

في بعض التطبيقات، يتم تصميم نظام يجمع بين خصائص الطورين المخفف والكثيف للحصول على توازن بين السرعة واللطف في التعامل. على سبيل المثال، يمكن استخدام الطور المخفف للخطوط الأفقية الطويلة والطور الكثيف للأجزاء الرأسية. تقدم شركة هايد بودر حلولاً مخصصة بناءً على تحليل خصائص المادة الفعلية وحسابات نموذجية (مثل حساب ضغط الانطلاق، انخفاض الضغط، وسرعة الترسيب). يتم إجراء اختبارات معملية على عينات الراتنج لتحديد السرعة الحرجة والحد الأدنى للضغط اللازم للتشغيل المستقر.

ثالثاً: معايير اختيار نظام النقل الهوائي الأمثل للراتنج

اختيار النظام المناسب يتطلب تقييماً دقيقاً لعوامل متعددة. فيما يلي قائمة بالمعايير الأساسية التي يجب مراعاتها:

• خصائص المادة: الكثافة الظاهرية، متوسط حجم الحبيبات، توزيع الأحجام، معامل الانسيابية، الرطوبة، القابلية للتفتت، الكشط، والقابلية للاشتعال أو الانفجار (حدود التركيز الأدنى للغبار القابل للاشتعال MEC).
• المسافة والارتفاع: المسافة الأفقية والرأسية، عدد الانحناءات، تعقيد المسار. يؤثر ذلك على انخفاض الضغط الكلي واختيار المنفاخ أو الضاغط.
• معدل النقل (الإنتاجية): كجم/ساعة أو طن/ساعة المطلوب. يؤثر على قطر الأنبوب وسرعة الهواء.
• متطلبات النظافة: في صناعات مثل الأدوية أو الأغذية، يُشترط أنظمة مغلقة تماماً مع ترشيح دقيق للهواء.
• قيود المساحة والطاقة: توفر مساحة لتركيب المكونات (فلتر، صوامع، منفاخ) ومدى توفر الطاقة الكهربائية.
• ميزانية التشغيل والصيانة: تكلفة الطاقة، سهولة التنظيف، استبدال الأجزاء البالية.

من الممارسات المثلى إجراء تحليل باستخدام نموذج محاكاة (مثل نموذج Darcy-Weisbach لانخفاض الضغط) بالتزامن مع اختبارات عملية على عينات الراتنج. على سبيل المثال، بالنسبة للراتنجات ذات الكثافة الظاهرية المنخفضة (أقل من 300 كجم/م³)، يُفضل الطور الكثيف لمنع الانسداد. بينما الراتنجات ذات الحبيبات الكبيرة (فوق 4 مم) تتطلب سرعات هواء أعلى لتجنب الترسبات.

رابعاً: المكونات الرئيسية لنظام النقل الهوائي للراتنج

يتكون النظام من عدة مكونات أساسية يجب أن تكون متوافقة مع متطلبات التطبيق:

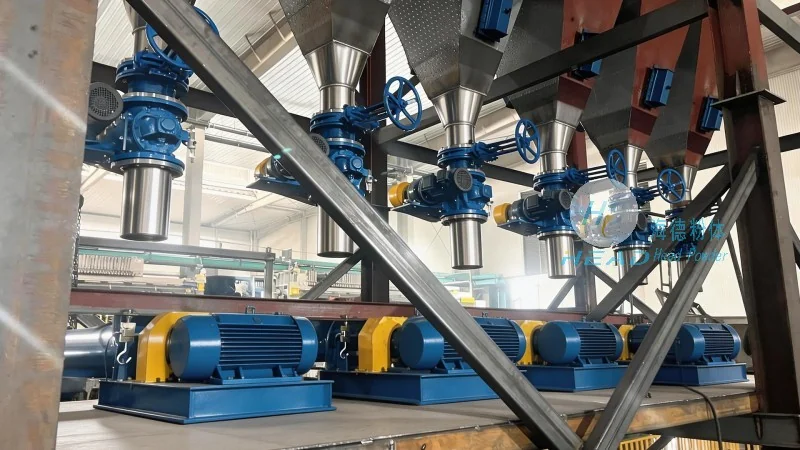

• مصدر الهواء: منفاخ (Blower) للضغط المنخفض (0.2-1 بار) أو ضاغط هواء (Compressor) للضغط العالي. في حالة الطور الكثيف، يُستخدم ضاغط هواء مع خزان.

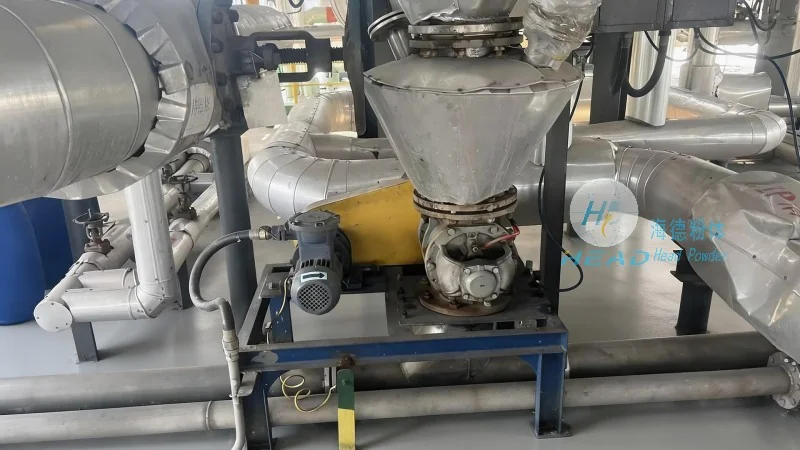

• جهاز تغذية (Feeder): مثل صمام دوار (Rotary Valve)، صمام مزدوج (Double Dump Valve)، أو جهاز Venturi. اختيار الجهاز يؤثر على استقرار التدفق ومنع التسرّب الخلفي للهواء.
• خط الأنابيب: أنابيب من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ (SS304/316) حسب كشط المادة ومتطلبات النظافة. الانحناءات المستديرة (بقطر لا يقل عن 10 أضعاف قطر الأنبوب) تقلل التآكل.
• فاصل (Separator): مثل صومعة مع فاصل إعصاري (Cyclone) أو فلاتر كيسية (Bag Filters) لفصل الراتنج عن الهواء عند نقطة التسليم.
• نظام تحكم: PLC/HMI لضبط سرعة التغذية، مراقبة ضغط النظام، وتفعيل الإنذارات.
• ملحقات إضافية: صمامات تخفيف الضغط، مجسات مستوى، وموزعات التدفق.

تقدم هايد بودر أنظمة متكاملة تشمل هذه المكونات مع ضمان التوافق، حيث تم توريد أكثر من 150 نظاماً ناقلًا للراتنج في منطقة الخليج العربي خلال السنوات الخمس الماضية.

خامساً: التحديات الشائعة في أنظمة النقل الهوائي للراتنج وكيفية التغلب عليها

على الرغم من الفوائد، تواجه أنظمة النقل الهوائي بعض التحديات التشغيلية. من أبرزها:

• الانسداد (Blockage): يحدث غالباً عند نقاط الانحناء أو في المسارات الرأسية الطويلة. يمكن التغلب عليه باستخدام سرعات هواء مناسبة، تركيب منفاخات جانبية (Boosters) في الطور الكثيف، أو استخدام أنابيب مقاومة للانسداد بتصميم خاص.
• تآكل الأنابيب (Erosion): خاصة عند نقل راتنجات كاشطة مثل الراتنجات الحاوية على السيليكا. الحل: اختيار أنابيب مزدوجة الجدار (الجرانيت أو السيراميك المبطنة في المناطق الحرجة)، تقليل سرعة الهواء في الطور الكثيف، وتركيب انحناءات ذات جدران سميكة.
• فقدان جودة الراتنج (Degradation): تفتت الحبيبات أو توليد الغبار الزائد. يتطلب هذا استخدام نظام طور كثيف أو إضافة أنظمة ترطيب دقيقة للهواء في حالات المواد الجافة جداً.
• استهلاك الطاقة العالي: يمكن تحسينه باختيار المنفاخ المناسب (VSD) وتصميم المسار لتقليل الانحناءات والمسافات غير الضرورية.

أظهرت دراسات حالات من 2025 أن تحسين زوايا الانحناء من 90 درجة إلى 45 درجة يقلل استهلاك الطاقة بنسبة 12-15% في أنظمة الطور المخفف.

سادساً: اتجاهات التكنولوجيا المستقبلية في أنظمة نقل الراتنج الهوائي (2026 وما بعده)

مع تطور الصناعة 4.0، تشهد أنظمة النقل الهوائي تطورات مهمة:

• المراقبة الذكية باستخدام مستشعرات IoT: قياس اهتزاز الأنابيب، درجة الحرارة، والضغط في الوقت الفعلي للتنبؤ بالأعطال.
• تصميم يعتمد على الذكاء الاصطناعي: تحليل خصائص المادة ومعلمات التشغيل لضبط التدفق تلقائياً.
• أنظمة النقل الهوائي المزدوج (Closed-loop): إعادة تدوير الهواء المفلتر لتقليل استهلاك الطاقة والحد من الانبعاثات.
• مواد جديدة للأنابيب: ألياف الكربون أو البوليمرات المقواة لتقليل الوزن والتآكل.

من المتوقع أن تصل نسبة الأنظمة الذكية في السوق العالمي إلى 35% بحلول 2028. وهايد بودر تعمل حاليًا على تطوير أنظمة نقل هوائي متصلة بالسحابة توفر تقارير دورية عن كفاءة النقل واستهلاك الطاقة، مما يساعد العملاء على تحسين عملياتهم المستدامة.

خاتمة

يعد اختيار طريقة نقل الراتنج المناسبة قراراً استراتيجياً يؤثر على تكلفة الإنتاج، جودة المنتج، وسلامة العاملين. أثبتت أنظمة النقل الهوائي جدواها في قدرتها على معالجة تحديات النقل التقليدية، خاصة في التعامل مع الراتنجات الحساسة والمواد الكاشطة. سواء اخترت نظام الطور المخفف للإنتاجية العالية أو الطور الكثيف للحفاظ على خواص المادة، فإن التصميم الهندسي الدقيق والمكونات عالية الجودة هما مفتاح النجاح. مع تزايد اللوائح البيئية وتشديد معايير السلامة في المصانع، تصبح الحاجة إلى أنظمة نقل مغلقة وموثوقة أكثر إلحاحاً. نوصي بالتعاون مع موردين يتمتعون بخبرة فعلية في تحليل خصائص الراتنج، تصميم النظام، وخدمات ما بعد البيع. هايد بودر (咨询热线：156-6277-7102) على استعداد لتقديم استشارات فنية مجانية تشمل اختبار عينات الراتنج في مختبراتها، ومحاكاة نظام نقل مخصص لخط إنتاجك، مما يضمن تحقيق أعلى كفاءة تشغيلية وأقل تكاليف صيانة. كما توفر الشركة عقود صيانة دورية ودورات تدريب للمشغلين لضمان استمرارية العمل دون انقطاع. لا تتردد في التواصل للحصول على دراسة جدوى فنية واقتصادية لنظام النقل الهوائي المناسب لراتنجاتك.
